前言

       變頻調速技術作為一種先進的電動機調速方式，其技術和性能明顯優于其它調速方式（如轉子水阻調速、串級調速、液力耦合器調速和風門調速等等），高壓變頻調速裝置不僅可以大幅度節能降耗，而且可以改善工藝控制水平，減少對電網的沖擊，延長設備使用壽命，提高生產效率。其優異的性能以及所帶來的經濟效益早已被廣大工程人員所認同。

      目前新建的新型干法水泥生產線，規模大、投資大、技術要求高，特別是節能和控制要求這塊要求越來越高，所以在水泥廠中能夠采用變頻的地方一般都會用，包括高壓的和低壓的電機。水泥廠中可以采用變頻的設備包括高溫風機、窯頭排風機、窯尾排風機、煤磨循環風機、生料磨排風機、水泥磨風機等等，這些風機一般是大功率的高壓電機，且生產工藝上都有調速的要求，所以高壓變頻器的應用不可避免地越來越多，我國在07頒發、2008年5月1日開始執行的水泥行業標準《水泥廠節能設計規范》GB50443-2016中的第3.1.2條規定：“窯尾高溫風機應采用變頻調速裝置”，并且是作為強條存在，那么高溫風機相對于水泥廠其它風機來說，采用變頻控制的要求是最強烈的。本文就以高溫風機為分析對象，結合實際案例，就高壓變頻器的應用情況做介紹，旨在為工程技術人員提供這方面的參考。

1.應用方案

1.1項目情況

      本文的案例為我公司設計并總承包的項目-西藏藏中建材股份有限公司4000t/d（相當于平原5000t/d）熟料水泥生產線，該項目地處海拔3750m的拉薩市堆龍德慶縣，是世界上海拔最高的新型干法熟料生產線，同時也是西藏自治區建材行業的龍頭企業。

1.2設備技術參數

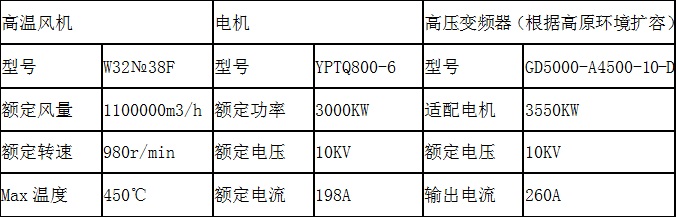

                                                         現場高溫風機、電機及高壓變頻器的參數表如下：

      因本項目位于高原地區，海拔高度對于變頻器的選擇是有影響的，主要體現在變頻器的散熱和降容問題上。海拔越高空氣密度就越小，空氣密度低會導致冷卻能力不足,影響散熱效果。從1000米開始，每超過100米容許溫升就下降1%，另外海拔高大氣的壓力也會下降，設備的電氣絕緣也會變差。本項目地處3750m的高原地區，通過降容計算，我們選擇了該型號。
1.3現場工況情況

     干法水泥生產線的窯尾高溫風機是保證窯內負壓的重要設備，操作不當或者控制設備的性能不佳，都可能會引起生產的不順暢，嚴重時會造成窯內塌料的現象，這個塌料現象產生原因并不是突然出現的，他是一個慢慢積累的過程，主要是因為生產過程中，預熱器內壁的物料粘附到一定厚度時突然的坍塌脫落，造成預熱器內部堵塞，使風機負荷增加，從而使高溫風機電機的運行電流在極短的時間內增大，并可能會過負荷跳閘。水泥窯系統在正常生產時，高溫風機的突然跳停是比較嚴重的事故了，輕則停窯，重則會損壞設備造成長時間的停產。由于水泥廠高溫風機的這個重要性，還因為高原的實際情況，所以高溫風機高壓變頻器的選型也是不容馬虎的。
1.4控制方式介紹

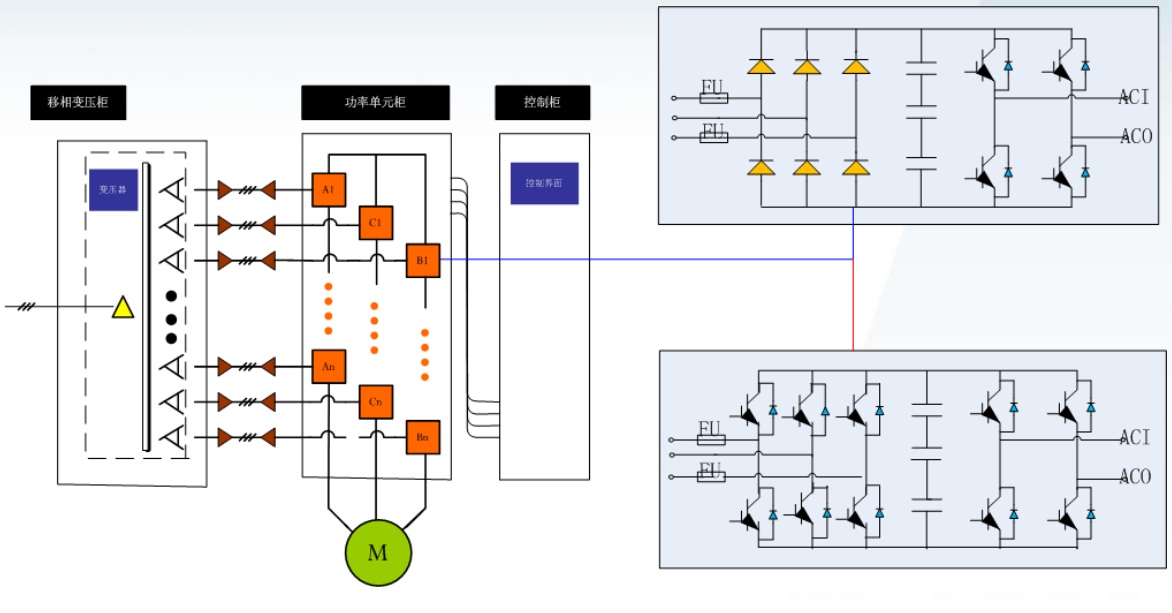

     高壓變頻器的控制原理（見下圖）從外部看一般是大同小異的，但內部的控制方式一般有矢量化VF控制、開環矢量和閉環矢量控制三種控制方式，根據高溫風機的運行特點，我們采用了矢量化VF控制方式，事實上絕大部分風機的變頻控制也都是采用這種控制方式，這種控制方法對電機的參數依賴會變小。并且在低頻運行時輸出的電流波形還能保持正弦波的形狀，可以有效避免電機共振的現象。這個控制方式也能夠更好的適應弱磁環境，當變頻器在基頻以下運行時，可以忽略弱磁環境的影響，隨著速度的增加恒定轉矩還是可以保持的，但變頻器在基頻以上運行時，采用其它控制當時只能保證額定功率的輸出，隨著速度的增加恒定轉矩就不能保持了，這是變頻調節處于弱磁區的現象，但采用矢量化VF控制可以抑制這樣的現象發生。



2應用分析總結

2.1總體情況
     本項目于2017年4月份投入運行，至今已有半年的時間，整個項目從產量(生產能力比設計值高20%)、質量和能耗指標都已經超過設計目標，但高溫風機高壓變頻這一塊，至少到目前為止沒有發現什么異常情況的。正常工作時的運行參數可見下圖：

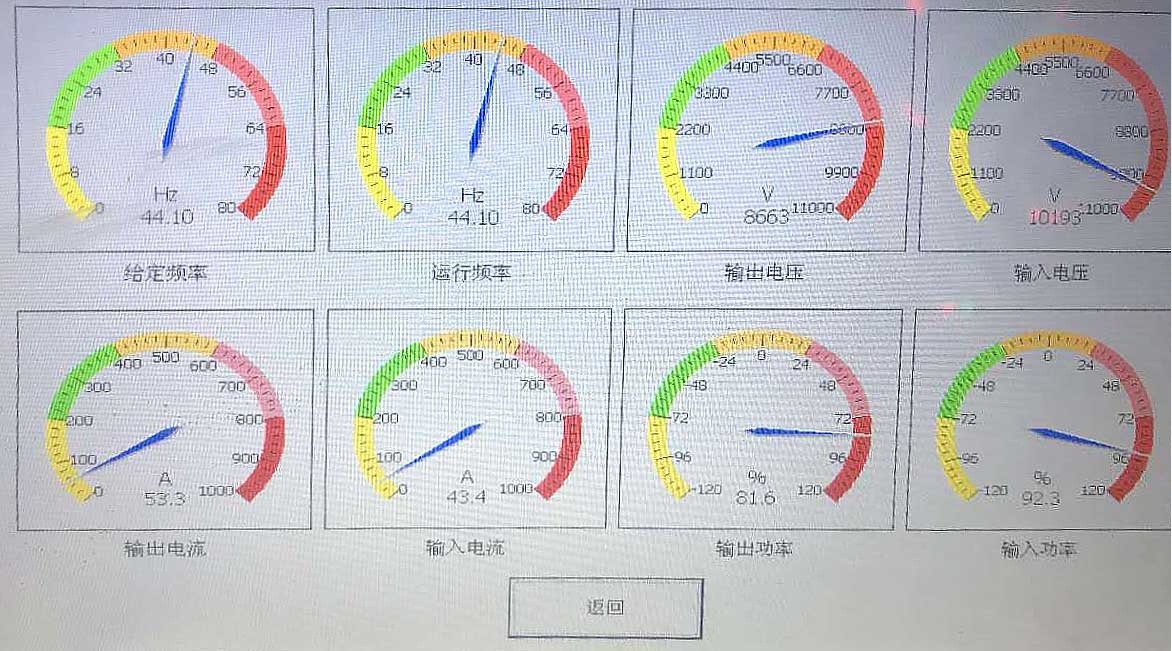

滿負荷狀態下的基本參數

     從定期對變頻器的巡檢來看，各項參數未見異常，包括變壓器溫升、功率單元溫升、輸出電壓、輸出電流等，完全正常。在整個運行范圍內，電機始終運行平穩，溫升正常。風機啟動時的噪音和啟動電流非常小，無任何異常振動和噪音，各項指標滿足工藝要求，為水泥廠安全穩定連續生產提供了保證。
2.2穩定性分析

     由于高壓變頻器采用的LVRT低電壓穿越技術，可以做到電網掉電時間長度5秒的不停機，所以對外部電源波動適應能力是很強的，另外由于采用四象限驅動技術和IGBT整流技術，可以讓變頻器的三相輸出波形非常接近于標準正弦波，從下面兩張圖可以看出，在非正常操作時，輸出的波形也接近近乎完美的正弦波。

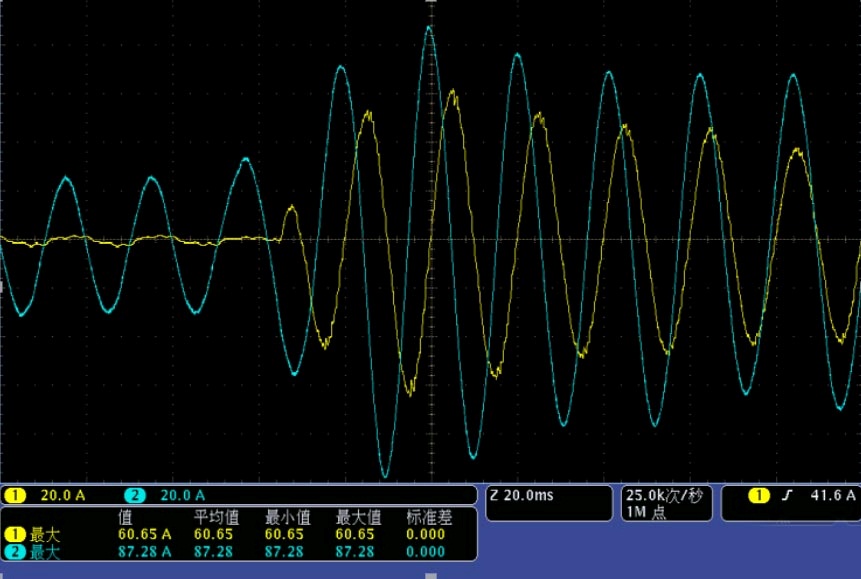

電機突然減速時的輸出電流波形

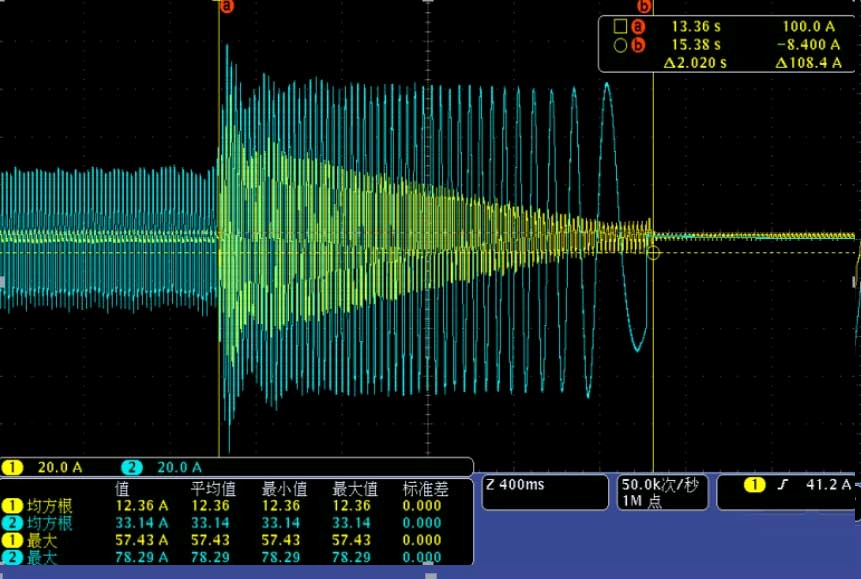

2秒內電機由50Hz減到0的電流波形

2.3節能情況

     談到變頻就不得不談節能情況，高溫風機采用高壓變頻的初衷并不是為了節能，高溫風機的調速需求是由工藝生產需要提出的，但節能確是實實在在的，水泥廠風機風量的調節一般有變頻調速和風門調速兩種方法，如果采用風門調速的方法，則會使大量電能白白消耗在閥門及管路系統阻力上，雖然一次投入會小很多，但從長遠看肯定是不劃算的；如采用變頻調速調節風量，可使軸功率隨流量的減小大幅度下降。變頻調速時，當風機低于額定轉速時，理論節電為：
E=〔1-( n′/n)3〕×P×T (kWh) 式中：

n——額定轉速

n′——實際轉速

P——額定轉速時電機功率（本項目電機功率為3000KW）

T——工作時間（水泥廠平均每天生產時間大于20小時）
      假設工、變頻生產工況相同，從平時運行的頻率看，滿負荷工況時，頻率不到45Hz，將數據代入上述的公式的：

      E=〔1-( 45/50)3〕×3000×20 (kWh) = 16260(kWh)

      每年按運行300天，每度電按0.8元計算，每年可為用戶節約電費為：16260×300×0.8元=3902400元。
